5 поширених питань і технічних відповідей щодо проектування сталевих конструкцій

Проектування, виготовлення та будівництво на місціінженерія сталевих конструкційвключають численні професійні механічні концепції, параметри компонентів і структурні класифікації. Під час щоденної деталізації креслень, перевірки навантажень і порівняння схем у багатьох практиків часто виникають сумніви щодо різних технічних термінів, механічних впливів і критеріїв вибору елементів конструкції. Щоб допомогти фахівцям і координаторам зовнішньої торгівлі швидко розібратися з основними теоріями та уникнути помилок у проектуванні, у цьому документі зібрано поширені професійні запитання щодо сталевих конструкцій із стислими відповідями.

Q1. Що таке ефект діафрагми?

Ефект діафрагми відноситься до механічної поведінки, коли панелі корпусу протистоять деформації в площині, спричиненій навантаженнями в площині, завдяки своїй власній жорсткості на зсув. Жорсткість і міцність компонентів є двома ключовими показниками для оцінки його продуктивності.

Q2. Чи є затримка зсуву та ефект затримки зсуву одним і тим же поняттям?

Вони відносяться до однакового механічного явища; «затримка зсуву» — це просто альтернативна назва ефекту затримки зсуву, який можна пояснити принципом Сен-Венана. Під час передачі навантаження всередині елемента затримка передачі зсувної сили в локальних областях призводить до нерівномірного розподілу нормального напруження по поперечному перерізу, і це явище спільно називається затримкою зсуву.

Q3. До яких наслідків призведе надмірний прогин металоконструкцій?

Якщо фактичний прогин aсталева конструкціяперевищує обмеження, визначені нормами, виникне видима деформація компонентів і зіпсує архітектурний вигляд. Тим часом експлуатаційні характеристики будівлі погіршаться, а тривалий надмірний прогин створить потенційну небезпеку для безпеки конструкції.

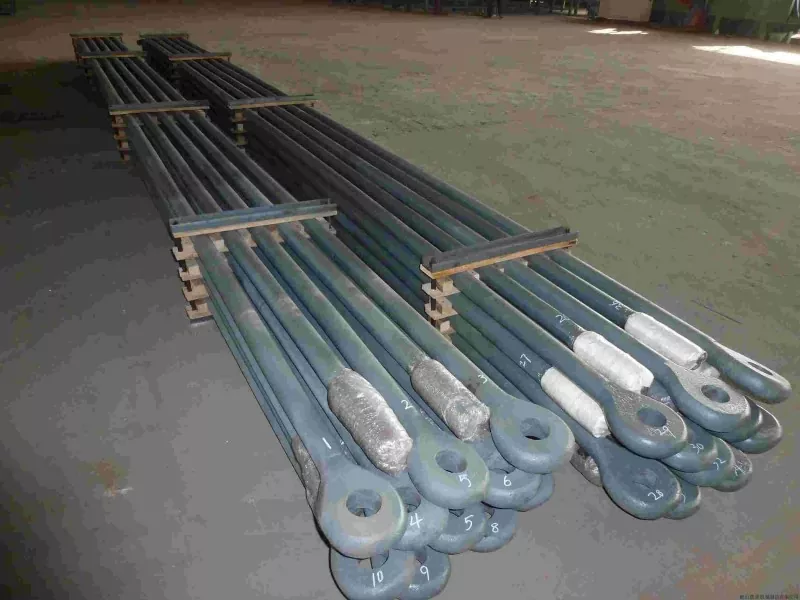

Q4. Як відрізнити жорсткі рульові тяги від гнучких?

Жорсткі тяги можуть витримувати як натяг, так і стиснення, і зазвичай застосовують подвійні кутові сталеві або круглі сталеві труби поперечного перерізу. Гнучкі тяги можуть протистояти лише натягу без здатності до стиснення, які зазвичай виготовляються з однокутної сталевої або круглої труби.

Q5. Що означає несуча здатність після вигину?

Несуча здатність після прогину стосується, зокрема, залишкової несучої здатності тонкостінних компонентів після локального прогину. Цей індекс спільно визначається відношенням ширини до товщини пластин і умовами обмеження країв: більший відношення ширини до товщини та сильніші граничні обмеження призведуть до вищої залишкової несучої здатності елемента після прогину.

Висновок

Теорії, пов’язані з проектуванням, виробництвом і будівництвом сталевих конструкцій, є обширними та взаємопов’язаними, а наведені вище запитання та відповіді охоплюють лише невелику частину загальних питань.Розробка металоконструкційце дисципліна, що поєднує теоретичні знання та практичний досвід. Оволодіння цими ключовими моментами вимагає не тільки запам’ятовування визначень термінів; неодноразове порівняння, рефлексія та перевірка в реальній практиці проекту незамінні. Сподіваємося, що цей документ із запитаннями та відповідями може надати читачам чітку відправну точку, дозволяючи їм швидко знаходити відповідні посилання та рішення, коли вони стикаються з практичними інженерними проблемами.
