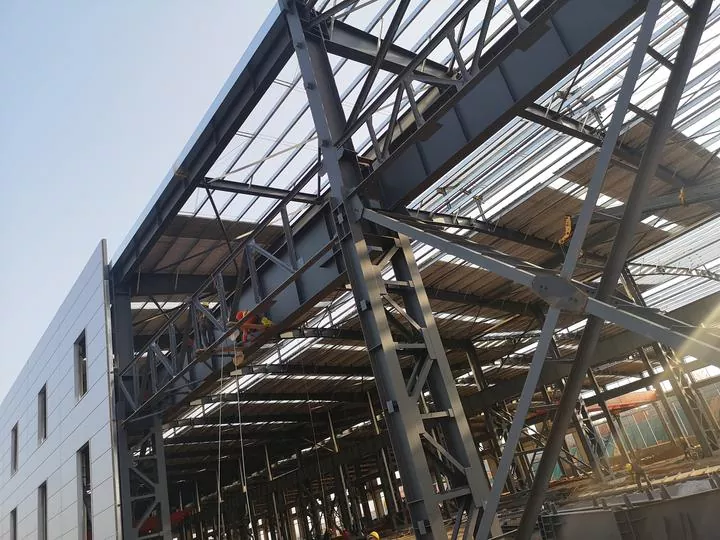

8 складних технічних питань щодо проектування сталевих конструкцій та аналізу відмов

У попередньому томі ми пояснили сім основних понять, включаючи коефіцієнт стрункості, ефект діафрагми, затримку зсуву та межу прогину, зосередившись на основних темах, таких як стійкість елементів, передача навантаження та класифікація компонентів.

Як другий том цього профсталева конструкціяСерія запитань і відповідей, ця стаття продовжує попередній вміст і глибше заглиблюється в спеціалізовані теми, що охоплюють методології проектування, властивості матеріалів і механізми руйнування, включаючи пластиковий дизайн, використання міцності після прогину, аналіз другого порядку, ефект Баушингера та крихке руйнування.

Q1. Який фундаментальний принцип методу пластичного проектування?

Метод пластичного проектування застосовується до статично невизначених сталевих конструкцій. Коли напруга в попередньо визначених зонах елементів конструкції досягне межі текучості сталі, утворяться пластикові шарніри, які дозволять перерозподілити внутрішні сили всієї конструкції. Під час розрахунку необхідно здійснювати суворий контроль, щоб уникнути утворення змінного механізму або надмірної структурної деформації.

Q2. Функціональні відмінності між кутовими та діагональними дужками

Кутові опори служать неплощинними опорами для забезпечення загальної стабільності сталевих балок; діагональні розкоси застосовуються для контролю загальної бічної деформації конструкції.

Q3. Визначення площини максимальної жорсткості

Площина, де поперечний переріз обертається навколо своєї великої осі, визначається як площина максимальної жорсткості. Більшість сталевих профілів мають дві центральні головні осі: велику вісь з більшим моментом інерції та малу вісь з меншим моментом інерції.

Q4. Концепція міцності після вигину

Коли в перетинці гнучкого елемента виникає локальне прогинання, компонент не втрачає всю свою несучу здатність миттєво, і певні залишкові характеристики підшипника все ще можуть бути збережені. Теорія проектування, яка повністю використовує та використовує таку залишкову ємність, відома як метод проектування, заснований на міцності полотна після вигину.

Q5. Пояснення моменту другого порядку та пружнопластичного аналізу другого порядку

Звичайний лінійний аналіз ігнорує додатковий згинальний момент, викликаний деформацією конструкції. На відміну від цього, аналіз другого порядку (геометричний нелінійний аналіз) враховує додатковий згинальний момент, створений структурною деформацією під навантаженнями, де зв’язок між навантаженням і деформацією представляє нелінійні характеристики. Виходячи з цього, пружнопластичний аналіз другого порядку додатково включає нелінійну пружнопластичну поведінку сталі після текучості для загального структурного розрахунку.

Q6. Що таке ефект Баушингера?

Після того, як сталь піддається навантаженню на розтяг для отримання пластичної деформації, а потім розвантажується, її межа текучості знижується при наступному зворотному навантаженні, і після розвантаження залишається незворотна постійна пластична деформація. Ця властивість матеріалу називається ефектом Баушингера.

Q7. Механізм утворення пластинчастого розриву

Залишкова напруга виникає внаслідок охолоджувальної усадки зварних швів після зварювання. Тонкі або нестримані сталеві пластини можуть вільно розширюватися та стискатися, щоб зняти внутрішню напругу. Однак товсті пластини або панелі з жорсткістю стримуються сусідніми компонентами і не можуть вільно стискатися, створюючи величезні напруги розтягування перпендикулярно поверхні пластини. Локальна напруга в сильно обмежених зонах може в кілька разів перевищувати межу текучості сталі, що зрештою спричиняє розрив пластини вздовж її товщини, який визначається як пластинчастий розрив.

Q8. Який тип відмови є крихким руйнуванням?

Крихке руйнування відноситься до раптового руйнування конструкції без явних передвісників. Фактична напруга на поперечному перерізі при руйнуванні набагато нижча, ніж межа текучості та міцність на розрив сталі. Цей режим руйнування виникає внаслідок безперервного поширення дрібних внутрішніх дефектів усередині сталі та нестабільного швидкого розширення тріщин. Коли тріщини досягнуть критичного розміру, вони розширяться з надзвичайно високою швидкістю, без попередження про пластичну деформацію перед руйнуванням, що призводить до надзвичайно високих ризиків.

Заключне слово

Огляд двох томів: перший том присвячений стабільності елементів, а другий — методам проектування та механізмам відмови. У поєднанні вони в основному охоплюють ключові проблеми всталева конструкціяінженерія: як забезпечити стабільність елементів, як провести структурний розрахунок і як матеріали руйнуються. Ці три взаємопов’язані аспекти утворюють основну базу знань проектування сталевих конструкцій.

Сподіваємося, що ці два томи допоможуть читачам створити чітку концептуальну систему, яка дозволить їм точно визначити природу інженерних проблем і швидко визначити відповідні аналітичні підходи при зустрічі з практичними проблемами. Читачі можуть поспілкуватися та обговорити інші заплутані технічні концепції, з якими стикаються у щоденній роботі.
