Розуміння компонентів сталевих конструкцій: класифікація елементів, що несуть навантаження та стійкості

Загалом, сталеві конструкційні компоненти можна розділити на чотири основні категорії за структурним складом: основні несучі елементи, кріплення та стійкі елементи, вторинні та прикріплені компоненти, а також з’єднання та конструктивні фітинги. Ця сесія в основному охоплює перші дві категорії.

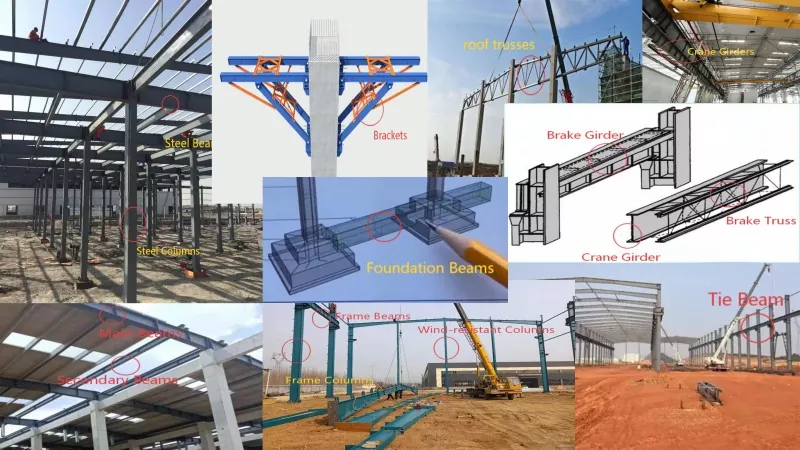

Основні несучі елементи включають сталеві колони, сталеві балки, ферми, кронштейни, ферми даху, підкранові балки, гальмівні балки, гальмівні ферми, вітрозахисні колони, рамні балки, каркасні колони, другорядні балки, головні балки, зв’язувальні балки та фундаментні балки. Ферма також складається з верхніх поясів, нижніх поясів і елементів перетинки. Як основний скелетсталеві конструкційні системиОсновні несучі елементи сприймають основні навантаження конструкції і передають їх на фундамент. Від якості їх виготовлення і точності зведення безпосередньо залежить безпека і стійкість всієї конструкції.

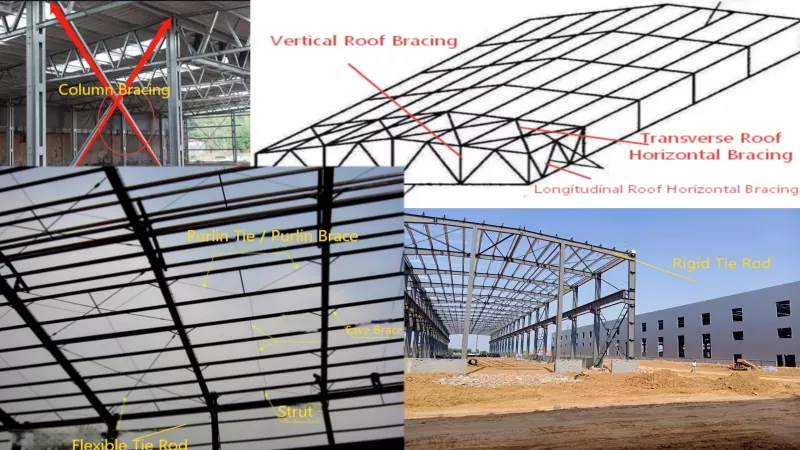

Елементи кріплення та стійкості складаються з кріплень колон, горизонтальних кріплень даху, вертикальних кріплень даху, поздовжніх горизонтальних кріплень, поперечних горизонтальних кріплень, карнизних кріплень, жорстких зв’язків, гнучких зв’язків, обрешіток і розпірок. Елементи кріплення та стійкості безпосередньо не несуть великих вертикальних навантажень, але вони функціонують, щоб гарантувати загальну стійкість конструкції, передавати горизонтальні навантаження, зменшувати ефективну довжину елементів конструкції та запобігати структурній нестабільності.

У цьому занятті знайомляться з основними несучими елементами та елементами кріплення та стійкості. Наступна сесія продовжить опрацьовувати всі деталі вторинних і прикріплених компонентів (включаючи прогони, стінові рами, рами моніторів, сходові платформи, поручні тощо), а також з’єднання та конструктивні елементи (включаючи вставні пластини, ребра жорсткості, болти, зрізні шпильки, вбудовані деталі тощо). Залишайтеся на зв'язку.
