Повний посібник із компонентів сталевих конструкцій: вторинні елементи та деталі з’єднань

У попередньому випуску були наведені деталі та креслення компоновки основних несучих елементів, а також опорних і стійких елементів середсталеві конструкційнікомпоненти. Цей сеанс продовжується представленням вторинних і приєднаних компонентів, а також з’єднань і конструктивних елементів. Нижче наведено описи типових позицій планування та повні списки кожного компонента в сталевих будівлях.

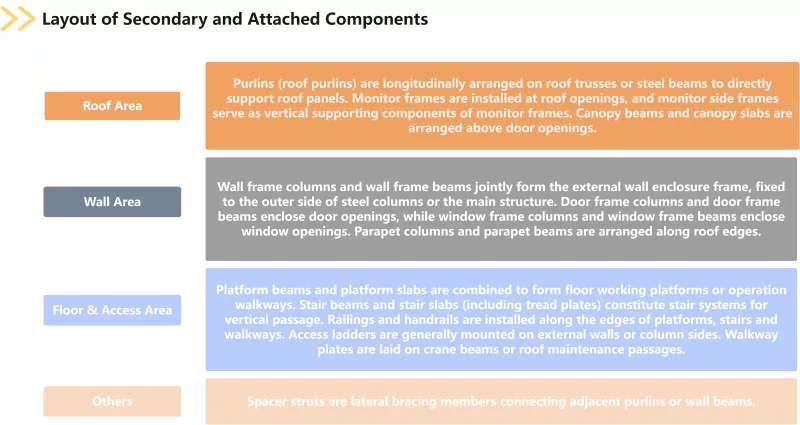

Вторинні та прикріплені компоненти включають прогони, колони стінових рам, балки стінових рам, рами моніторів, бічні рами моніторів, балки сходів, плити сходів, балки платформи, плити платформи, перила, поручні, драбини доступу, доріжки та розпірні стійки, колони дверної рами, балки дверної рами, колони віконної рами, балки віконної рами, балки навісу, плити навісу, парапетні колони та парапет балки. Прогони поділяються на прогони даху і стіни, а плити сходів покривають проступи. Виконуючи функції будівлі, такі як огородження, проходи, денне освітлення та вентиляція, вторинні та приєднані компоненти передають вітрові, снігові та інші навантаження на основну конструкцію. Вони є незамінними частинами, які забезпечують цілісність і службові функції сталевих будівель.

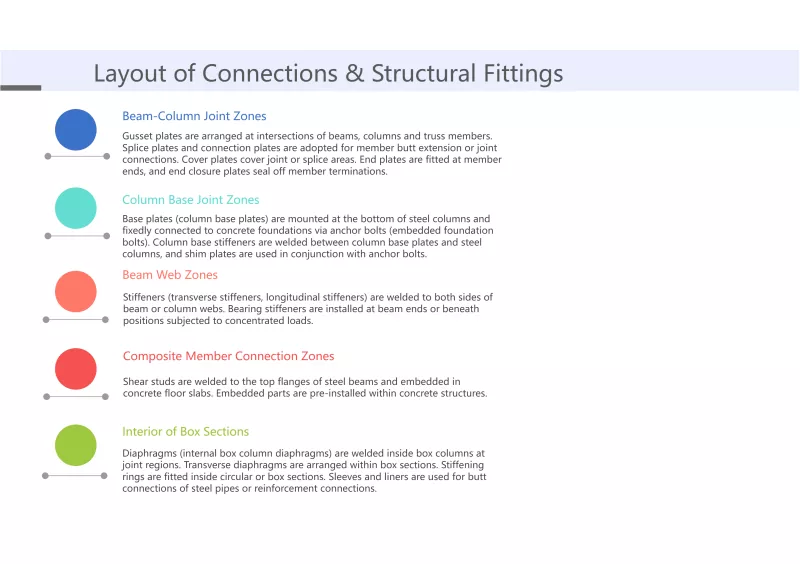

З’єднання та конструктивні елементи складаються з косинок, ребер жорсткості, підшипників, прокладок, з’єднувальних пластин, з’єднувальних пластин, накладок, торцевих закриваючих пластин, торцевих пластин, опорних плит, ребер жорсткості основи колони, анкерних болтів колони, високоміцних болтів, звичайних болтів, зрізних шпильок, закладних деталей, гільз, вкладишів, посилення кільця, діафрагми та поперечні діафрагми. Ребра жорсткості поділяються на поперечні і поздовжні; опорні плити включають опорні плити колони; анкерні болти для колон також відомі як вбудовані фундаментні болти; зрізні шпильки також називають шпильковими з'єднувачами; діафрагми покривають внутрішні діафрагми коробчастих колон. Як життєво важлива категоріясталева конструкціяКомпоненти, з’єднання та структурна арматура безпосередньо визначають, чи можуть усі несучі елементи ефективно працювати узгоджено та чи є шлях передачі навантаження безперервним і надійним.

Поки що всі чотири основні категорії сталевих структурних компонентів, класифікованих за структурним складом, були відсортовані. Усі вищевказані компоненти нанесені на будівельні креслення сталевих будівель, включені в аналіз сил у звітах про розрахунки конструкції та постійно зберігаються у завершених конструкціях. Поєднання компонентів залежить від різних типів проектів. Правильне розуміння функціонального позиціонування та логіки компонування кожного типу компонентів є необхідною умовою для складання точних кількісних рахунків і розумного визначення комплексних цін за одиницю, а також основою для забезпечення того, що задум сталевих конструкцій можна перетворити на безпечні та надійні фізичні будівлі.
