Як багато ви знаєте про ці сталеві конструкції?

Оскільки ми розглянули чотири основні основні системи всталева конструкціяминулого разу, EHSS продовжить вивчати сталеві конструкції в цьому випуску. У сучасних будівлях із зростаючою структурною складністю та вимогами до несучих навантажень широко застосовуються конструктивні форми, такі як гратчасті оболонки, підвісні троси, конструкції балкових колон і заповнені бетоном сталеві труби. Усі типи сталевих конструкцій, представлені в цьому випуску, зазвичай використовуються в інженерії зі зрілими технічними системами та відповідними допоміжними стандартами, домінуючими у відповідних сегментованих областях.

Гратчаста структура шкаралупи, як випливає з назви, являє собою вигнуту сітчасту структуру, що нагадує яєчну шкаралупу. Його основна особливість полягає в здатності формувати вигнуті форми з великим прольотом, такі як куполи та арки. Маючи елегантний зовнішній вигляд і ефективну опорну силу, він широко використовується у великих спортивних залах, виставкових центрах, планетаріях і ботанічних оранжереях.

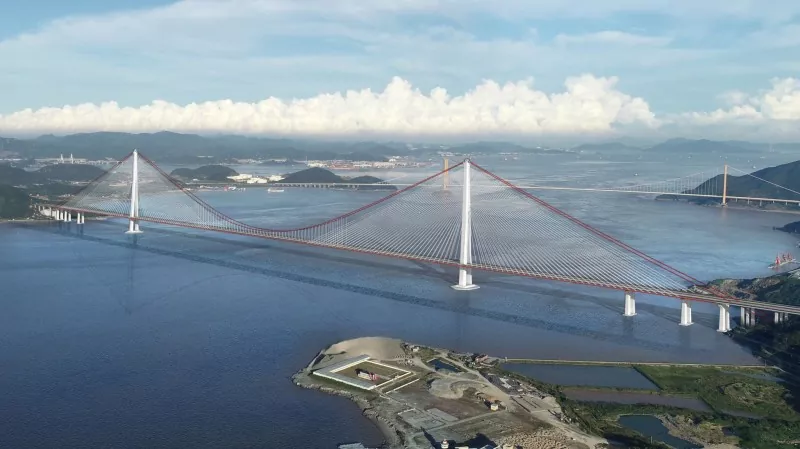

Підвісні конструкції використовують високоміцні сталеві троси як основні компоненти та створюють великі прольоти, використовуючи властивості кабелів на розтягнення. Вони відрізняються надвеликою пропускною здатністю, малою власною вагою та низьким споживанням сталі, і в основному застосовуються для підвісних мостів, великих стадіонів, терміналів аеропортів та інших проектів.

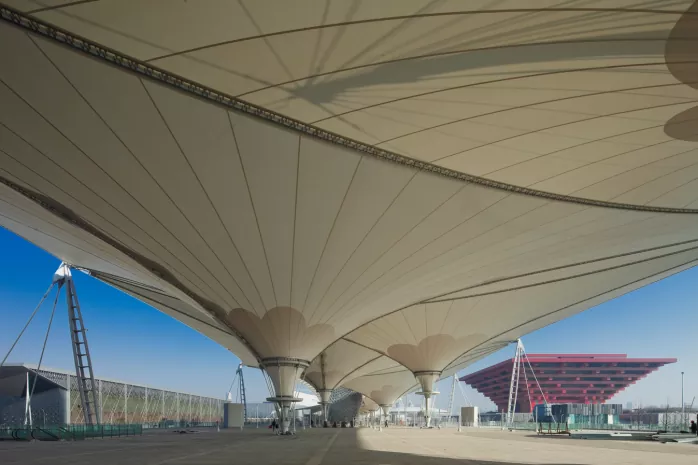

Кабельно-мембранна конструкція є найбільш популярним і широко використовуваним типом серед усіх мембранних конструкцій, що складаються з мембранних матеріалів разом із сталевими компонентами або сталевими каркасами. Мембранні тканини зазвичай покриті PTFE або PVC. Завдяки легкій вазі, високій міцності та великій гнучкості для формування складних вигнутих поверхонь довільної форми, він зазвичай використовується для навісів, ландшафтних установок, платних станцій і надувних майданчиків.

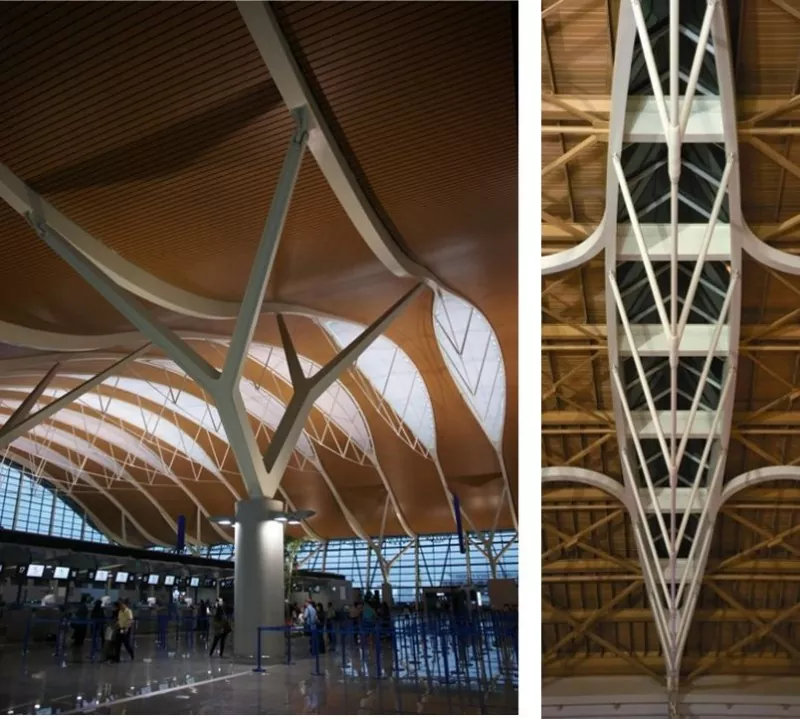

Конструкція, що підтримується струною, складається з жорстких верхніх поясів і гнучких нижніх сталевих тросів, з’єднаних стійками, де жорсткі верхні пояси здебільшого є сталевими балками або фермами, тому її також можна інтерпретувати як конструкцію, утворену шляхом з’єднання сталевих балок або ферм зі сталевими тросами через стійки. Конструкція балкової струни є найпоширенішою і типовою формою цієї конструктивної системи з суцільними сталевими балками в якості верхніх компонентів. Завдяки самоврівноваженню та відмінній пропускній здатності конструкції на струнах переважно застосовуються для дахів з великими прольотами та терміналів аеропортів.

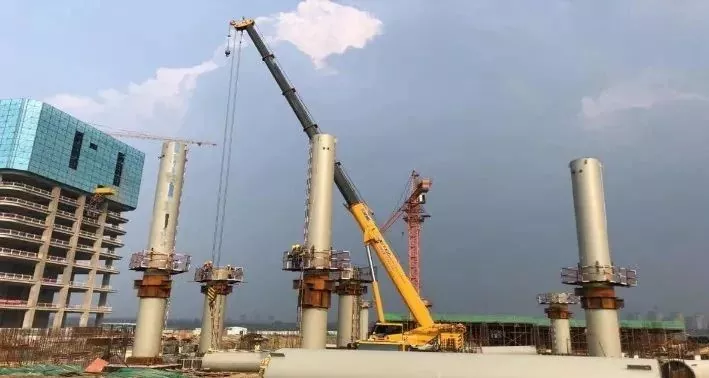

Конструкція із заповненої бетоном сталевої труби відноситься до конструкції із заповненим бетоном сталевим трубам, що значно покращує несучу здатність і пластичність. Він має високу несучу здатність і сприятливу пластичність і в основному використовується як компресійні елементи в колонах надвисоких будівель, аркових мостах і довгопролітних конструкціях.

Портальні рами, сталеві рами, сталеві ферми та сітки, згадані в попередньому номері, мають найбільший обсяг ринку та найбільш універсальні сценарії застосування, служачи найкращим вибором для малих і середніх заводів, висотних будівель і звичайних великопролітних дахів. На відміну від цього, решітчасті оболонки, підвісні конструкції, кабельно-мембранні конструкції, конструкції балкових колон і заповнені бетоном сталеві труби, про які йдеться в цьому випуску, є спеціалізованими підсистемами, розробленими для сценаріїв, що включають спеціальні прольоти, надвисокі будівлі, легкі корпуси та складні умови напруги, і вони також представляють основні та популярні сьогодні системи сталевих конструкцій.

всесталеві конструкційні системиописані в двох частинах, мають явні переваги та доповнюють одна одну, разом утворюючи повний технічний спектр для поточного проектування сталевих конструкцій. Зокрема, сталева каркасна конструкція закладає основу для сталевої каркасної конструкції; гратчасті оболонки та просторові сітки потрапляють до категорії просторових сіткових структур як паралельні форми; підвісні, вантово-мембранні та струнні конструкції можуть комбінуватися з фермами та ростверками для утворення великопролітних систем; холодноформовані тонкостінні сталеві конструкції в основному застосовуються в системах легких сталевих конструкцій; і сталебетонно-трубні конструкції належать до сталебетонних композитних несучих систем.

При виборі типів конструкцій для практичних проектів необхідно провести комплексну оцінку на основі функцій будівлі, умов прольоту, економічних показників і вимог графіка будівництва для визначення оптимального рішення. Залишайтеся з намиEHSSофіційні канали для більш професійних технічних оновлень сталевих конструкцій. Маючи 21 рік відданості виготовленню та встановленню сталевих конструкцій, ми надаємо повну технічну підтримку для ваших проектів із серйозними професійними можливостями.
