Стандарти процесу будівництва для сталевих конструкцій (сталевих каркасів)

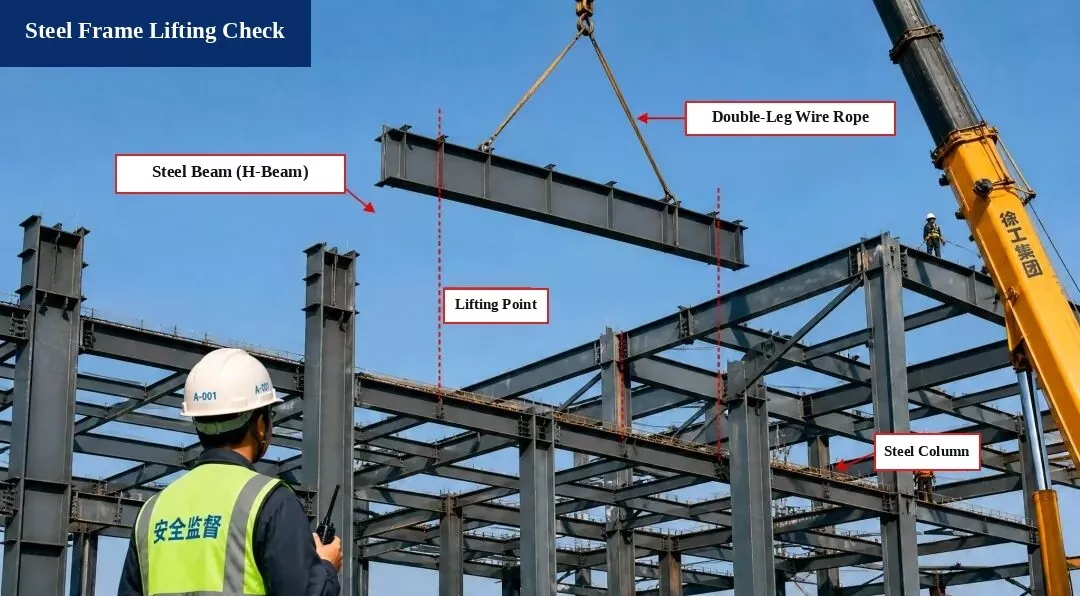

1. Перевірка підйому сталевої рами (розрахунок підйому)

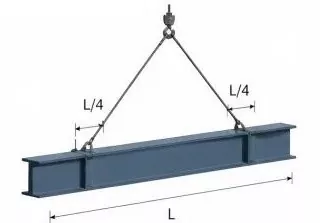

I. Діаграма підйому

член:Сталева балка H500×200×10×16, довжина L = 12,0 м

Точки підйому:Встановіть на L/4 від кожного кінця балки

Кут стропи:α ≈ 60°

II. Розрахунок навантаження

1. Власна вага балки:
G = ρ × V = 78,5 кН/м³ × 0,212 м³/м × 12,0 м = 199,9 кН

2. Коефіцієнт динамічного навантаження:Візьміть 1.1

3. Вага стропів:Ігнорується (незначно)

4. Загальне підйомне навантаження:
P = G × 1,1 = 219,9 кН

5. Натяг стропа (збалансоване навантаження):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 кН

III. Перевірка безпеки стропи

1. Тип стропи:Сталевий трос φ20, навантаження на розрив Fb = 360 кН

2. Коефіцієнт безпеки (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Відповідає стандартним вимогам!

Висновок перевірки:
Операція підйому є безпечною та відповідає вимогам кодексу.

Довідкові стандарти

• Кодекс для будівництва сталевих конструкцій (GB 50755-2012)

• Технічний кодекс безпеки підйому та підйому в будівництві (JGJ 276-2012)

Примітки щодо безпеки:

1. Перед підйомом перевірте сталеву балку, троси та підйомні інструменти, щоб переконатися, що вони безпечні та надійні.

2. Призначте спеціальну особу для керування процесом підйому. Ніхто не може стояти під піднятою балкою.

3. Негайно припиніть роботу з підйому, коли швидкість вітру досягне рівня 6 або вище.

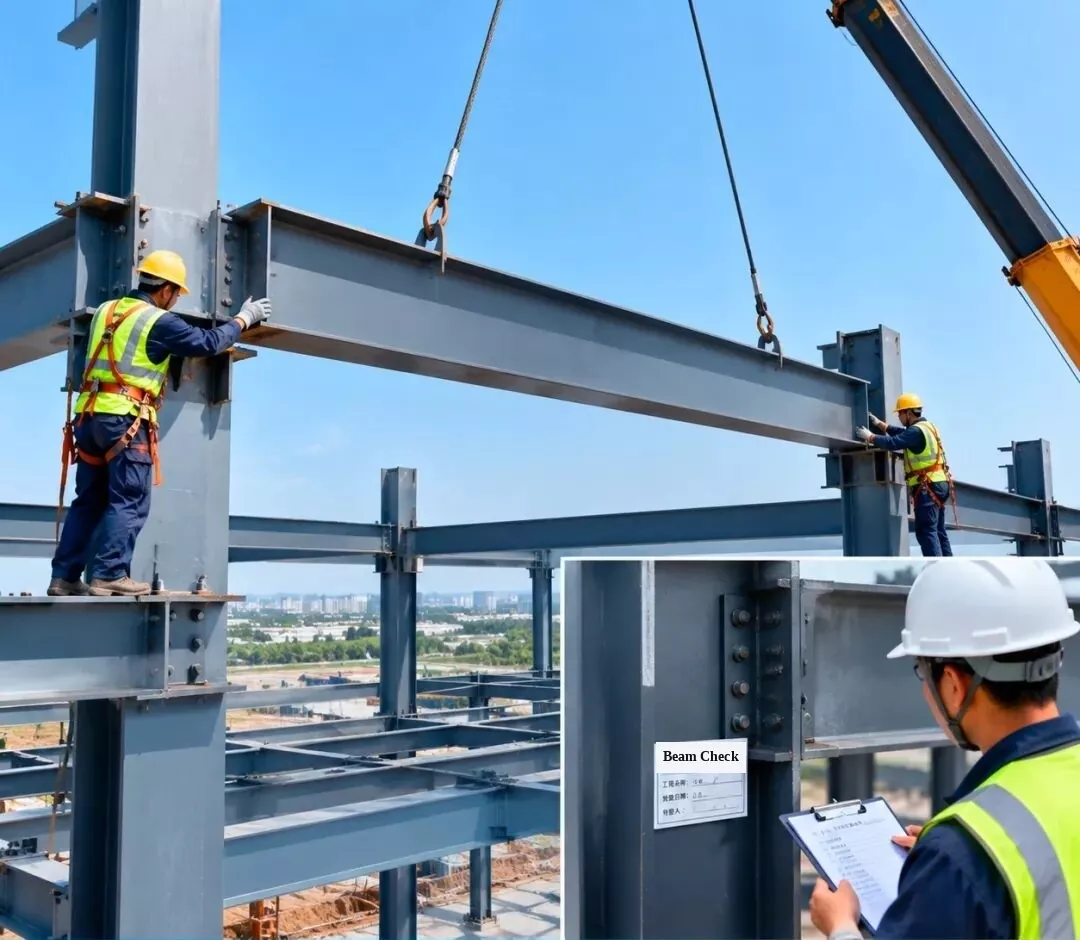

2. Встановлення та перевірка сталевої рами — встановлення сталевої балки

Підніміть сталеву балку в заплановане положення, потім перевірте та підтвердьте з’єднувальні з’єднання, щоб переконатися, що якість монтажу відповідає проектним вимогам.

[Вставний тег на колоні: перевірка встановлення сталевих балок | Назва проекту: Семінар №1 | Дата перевірки | інспектор]

3. Встановлення та перевірка сталевого каркасу — встановлення сталевих ферм даху

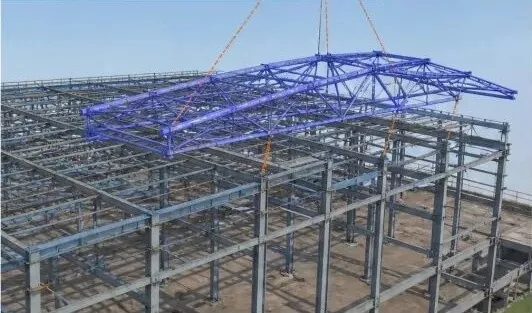

1. 3D моделювання BIM:Змоделюйте встановлення сталевої ферми даху, щоб покращити план підйому та порядок встановлення.

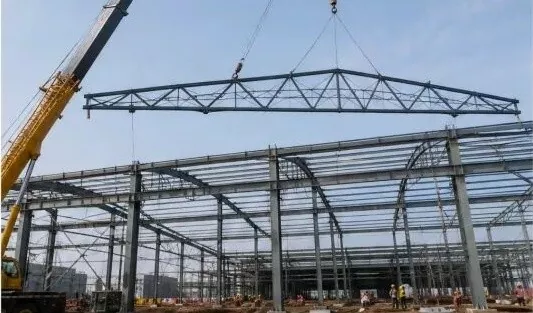

2. Підйом ферми даху:Використовуйте автокран, щоб підняти ферму та повільно встановити її на місце, утримуючи її в рівновазі.

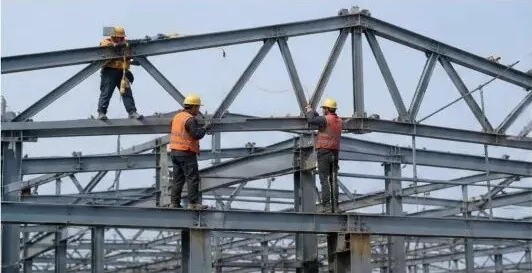

3. Позиціонування та тимчасова фіксація:Після встановлення кроквяної ферми тимчасово закріпіть її та відрегулюйте її положення та висоту (підйом).

4. Високоміцне болтове з'єднання:Затягніть високоміцні болти відповідно до правил проектування, щоб забезпечити міцне з’єднання.

5. Перевірка встановлення:Перевірте висоту ферми, проліт, вигин (прогин) і вертикальне вирівнювання, щоб переконатися, що вони відповідають нормам.

6. Протокол перевірки:Після проходження перевірки заповніть форму запису та перейдіть до наступного етапу будівництва.

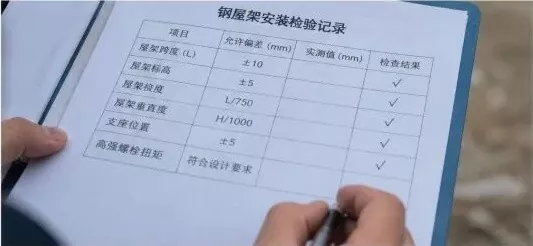

Протокол перевірки встановлення сталевих ферм даху

Пункт перевірки	Допустима похибка (мм)	Виміряне значення (мм)	Перевірте результат
Проліт ферми (L)	±10	—	√ (пас)
Висота ферми (підйом)	±5	—	√ (пас)
Вигин ферми (прогин)	L / 750	—	√ (пас)
Вертикальне вирівнювання ферми	H / 1000	—	√ (пас)
Позиція підтримки	±5	—	√ (пас)
Високоміцний крутний момент болта	Відповідає вимогам дизайну	—	√ (пас)

Ключові контрольні точки:

Перевірте всі вхідні сталеві деталі на місці, щоб перевірити їх тип, розмір і якість зварювання;
Використовуйте безпечний і практичний план підйому, щоб забезпечити безпеку підйому;
Відрегулюйте та закріпіть ферму відразу після її встановлення;
Затягніть належним чином усі високоміцні болти та перевірте їх крутний момент відповідно до коду;
Проведіть повну перевірку, щоб переконатися, що встановлена конструкція відповідає всім вимогам дизайну та коду.

4. Встановлення та перевірка сталевої рами — встановлення похилої сталевої балки

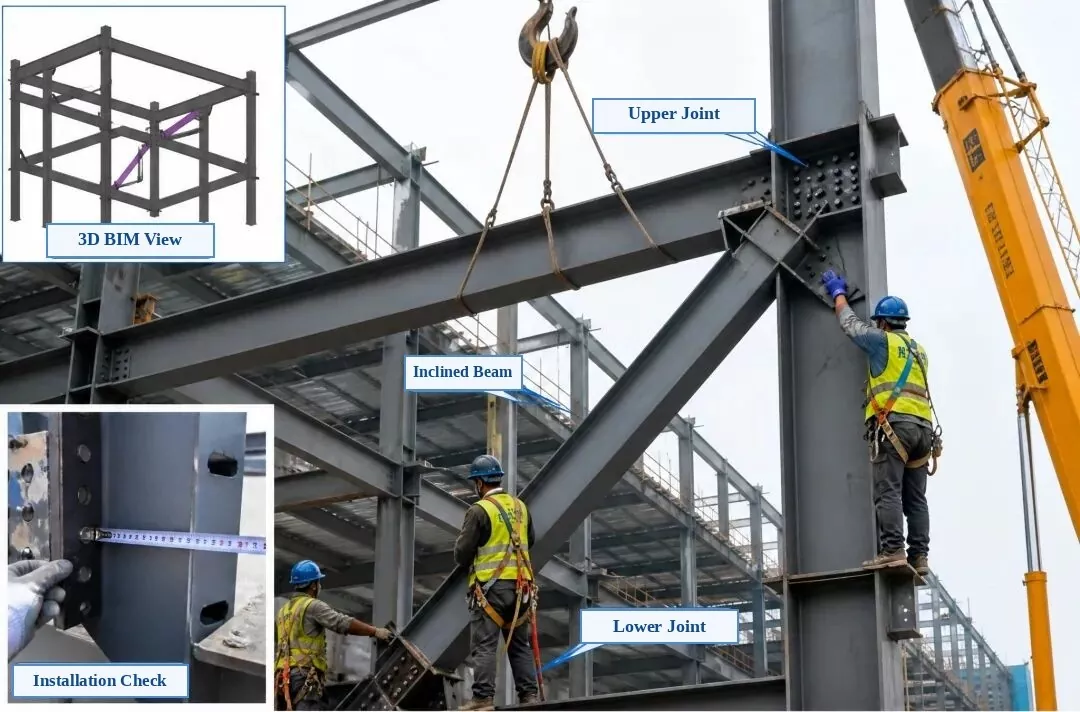

Витягнуті фотомітки:Верхня ліва вставка: 3D BIM-вид | Нижня ліва вставка: перевірка встановлення | Основне фото: верхнє сполучне з’єднання, похила сталева балка (діагональна скоба), нижнє з’єднувальне з’єднання

Встановлення та перевірка сталевої рами — встановлення похилої сталевої балки

1. Перевірка перед установкою:Перевірте номер деталі, розмір, положення отворів для болтів і напрямок з’єднувальної пластини. Переконайтеся, що контактні поверхні рівні, чисті та вільні від задирок або масла.

2. Підйом і позиціонування:Використовуйте дві точки підйому, щоб повільно підняти похилу балку на місце. Тимчасово закріпіть це та переконайтеся, що верхні та нижні з’єднання точно збігаються зі сталевою колоною та балкою.

3. Вирівнювання та регулювання:Відрегулюйте положення центральної лінії, висоту та вертикальне вирівнювання похилої балки відповідно до проектних вимог. Завершіть постійне з’єднання після вирівнювання.

4. Спосіб підключення:З’єднайте високоміцними болтами. Затягніть їх рівномірно від центру назовні до обох сторін, як того вимагає проект, і позначте кожен болт після того, як остаточне затягування пройде перевірку.

5. Перевірка встановлення:Перевірте положення центральної лінії, висоту, вертикальне вирівнювання, щільність контакту пластини та якість затягування болтів. Все повинно відповідати Кодексу прийнятної якості будівництва сталевих конструкцій (GB 50205).

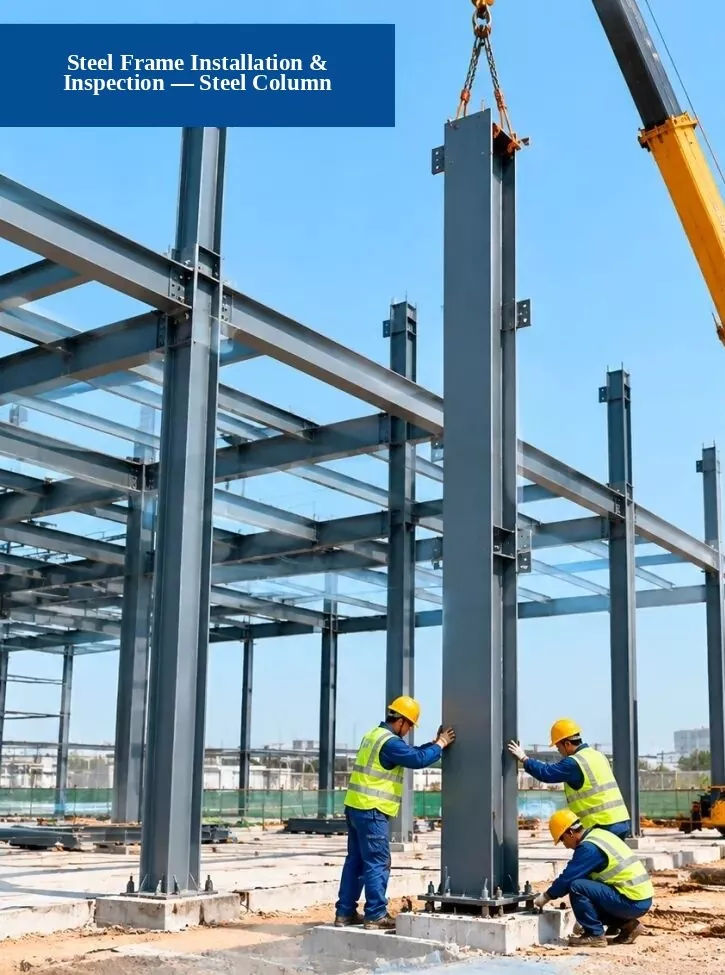

5. Встановлення та перевірка сталевої рами — встановлення сталевої колони

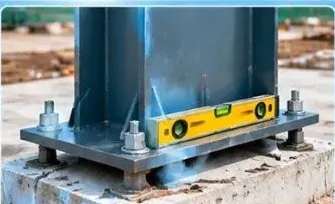

1. Перевірка основи:Перевірте, чи відповідають положення анкерних болтів, висота та розміри фундаменту проектним вимогам.

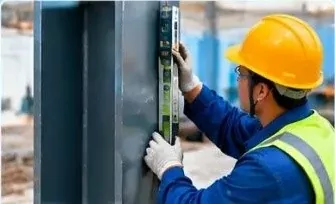

2. Перевірка вертикального вирівнювання:Використовуйте тахеометр, лазерний схил або рівень, щоб перевірити, наскільки прямо (вертикально) стоїть сталева колона.

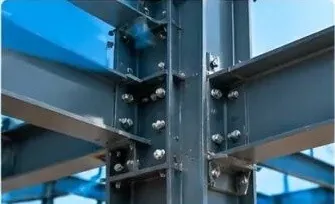

3. Перевірка якості підключення:Перевірте, чи відповідають високоміцні болти, зварні шви та з’єднувальні пластини стандартним вимогам.

Процес будівництва:1. Підготовчі роботи → 2. Підніміть та розмістіть сталеву колону → 3. Встановіть та закріпіть → 4. Перевірка та приймання

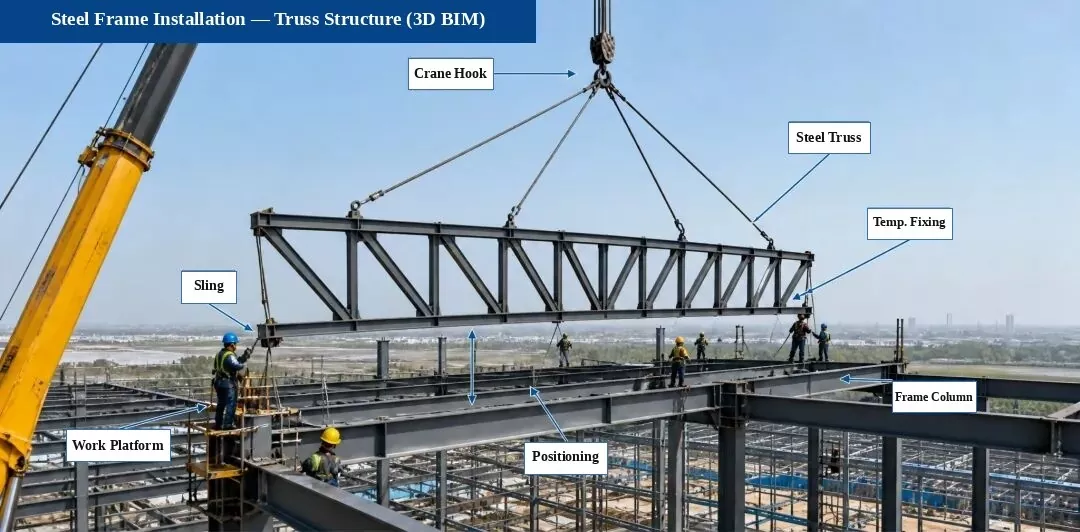

6. Встановлення сталевого каркасу — Встановлення фермової конструкції (3D-схема BIM)

Процес встановлення:Обстеження та розмітка → Перевірка підтримки → Підйом і розміщення → Тимчасове кріплення → Вирівнювання та регулювання → Високоміцне болтове з'єднання → Зварювання (якщо потрібно)

Основні моменти встановлення:

Перед підйомом ще раз перевірте центральну лінію опори, висоту та положення вбудованих деталей;
Під час підйому прикріпіть вітрові напрямні мотузки (шаблони), щоб ферма залишалася стабільною;
Відрегулюйте та тимчасово закріпіть ферму відразу після розміщення, щоб запобігти вигину або викривленню;
Високоміцні болтові з’єднання повинні відповідати правилам конструкції та коду та затягуватися з необхідним крутним моментом;
Якість зварного шва має відповідати правилам Кодексу прийнятної якості будівництва сталевих конструкцій (GB 50205).

Ключові точки огляду (фото на місці):

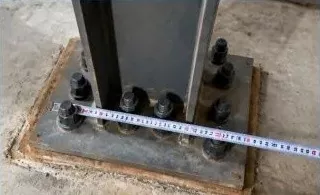

1. Підтримка та спільна перевірка

Перевірте положення та висоту опорних болтів, прокладок і вбудованих деталей, щоб переконатися, що вони відповідають вимогам конструкції.

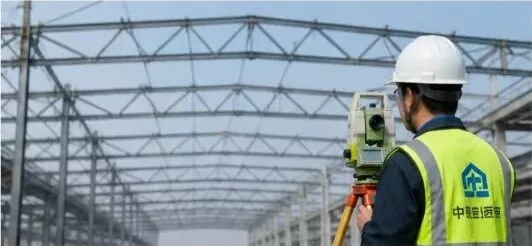

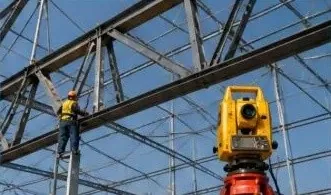

2. Перевірка вирівнювання ферми

Використовуйте тахеометр, щоб виміряти осьову лінію, висоту та вигин ферми, а також виконати коригування вирівнювання.

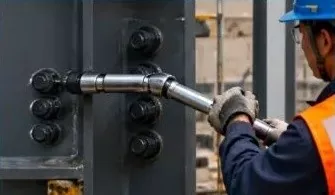

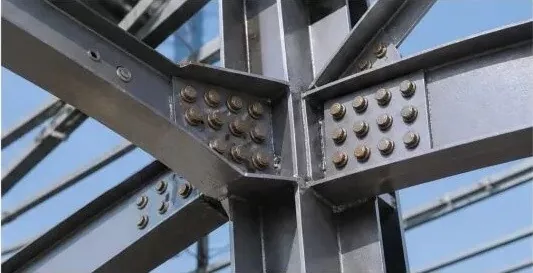

3. Перевірка болтів високої міцності

Перевірте кількість, розмір і момент затягування високоміцних болтів і перевірте їх повторно відповідно до норм.

Примітка:Конструкція ферми в цьому проекті попередньо збирається на заводі та піднімається на секції на місці, щоб забезпечити точне встановлення, якість і безпеку.

7. Встановлення та перевірка сталевого каркасу та профільованого металевого листа даху

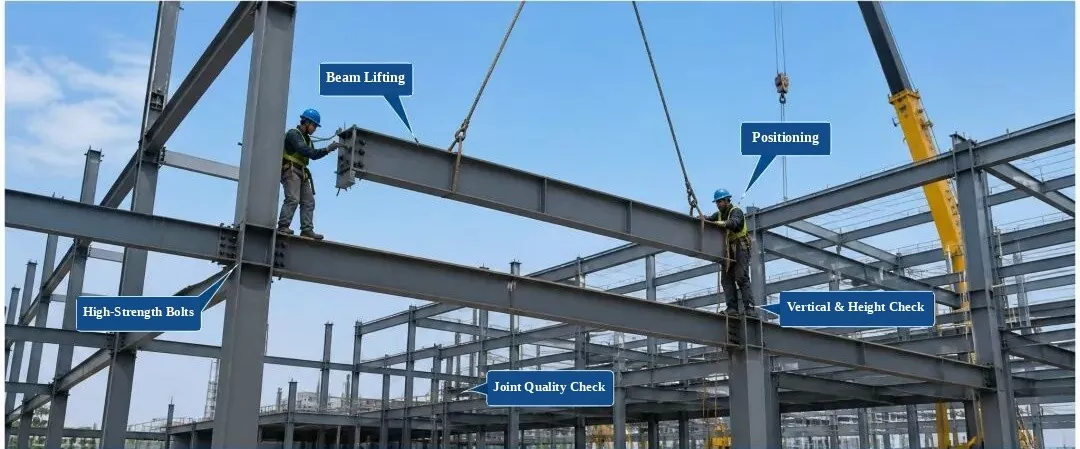

Встановлення та перевірка сталевої рами

(Ярлики: підйом балки, позиціонування, високоміцні болти, перевірка вертикалі та висоти, перевірка якості з’єднань)

1. Перевірка вхідної частини:Перевірте якість матеріалу, розмір, стан поверхні та прямолінійність. Встановлювати тільки після проходження перевірки.

2. Контроль процесу:Контролюйте розташування частини, висоту, вертикальне вирівнювання та затягування болтів під час встановлення.

3. Елементи перевірки:Положення центральної лінії, висота, вертикальне вирівнювання, рівність поверхні та якість болтового з’єднання.

4. Стандарт якості:Має відповідати Кодексу прийнятності якості будівництва сталевих конструкцій (GB 50205-2020).

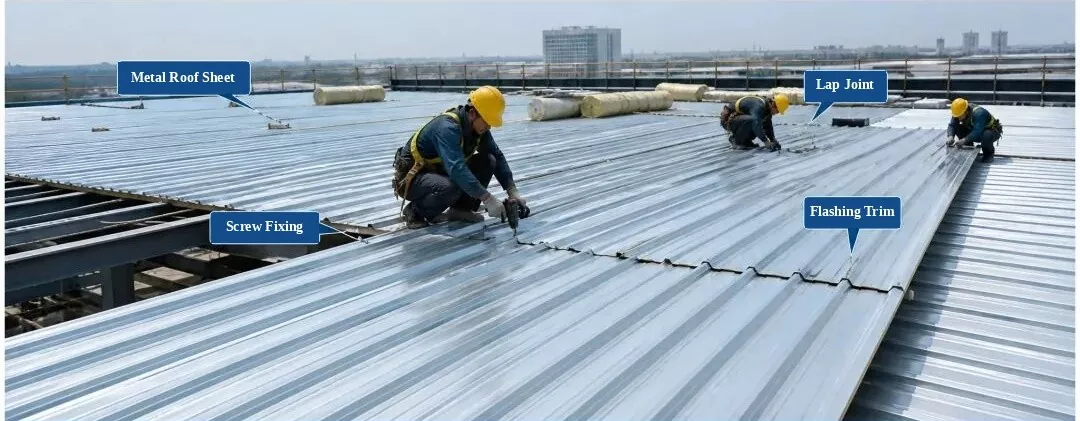

Монтаж і перевірка профнастилу

(Ярлики: металевий лист даху, з’єднання внахлест, кріплення самонарізних гвинтів, декоративна накладка)

1. Перевірка матеріалу:Перевірте профіль панелі, товщину, покриття та колір. Використовувати тільки після проходження перевірки.

2. Правила монтажу:Правильно встановіть панелі внахлест і міцно їх закріпіть. Зберігайте відстань між гвинтами в стандартних межах, не пропускаючи гвинти чи гвинти неправильно.

3. Елементи перевірки:Рівність даху, ширина нахлеста, відстань між точками кріплення та деталі гідроізоляції.

4. Стандарт якості:Повинен відповідати Технічному кодексу металевої покрівлі (GB 50345-2012).

8. Встановлення та перевірка сталевої рами — встановлення сталевих сходів і поручнів

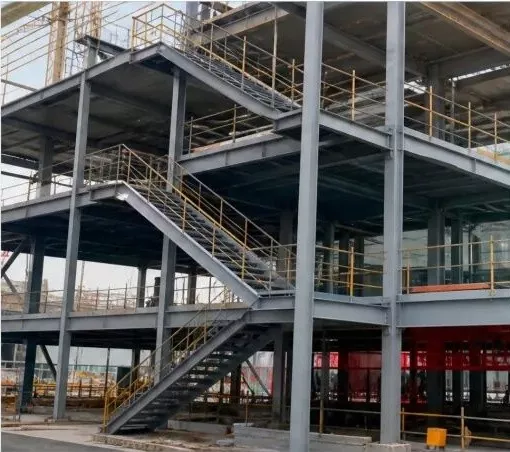

1. Готові сталеві сходи та поручні (фото на місці)

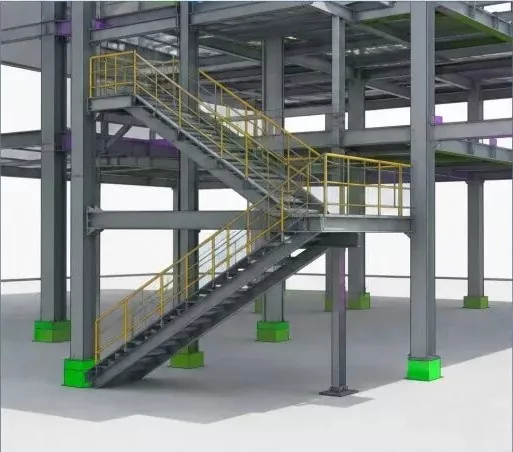

2. 3D BIM-модель (сталеві сходи та поручні)

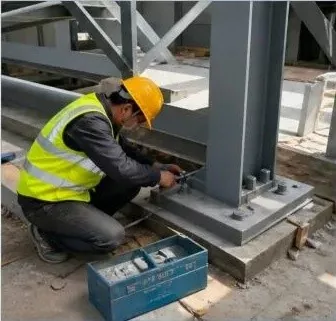

3. Встановлення сталевих сходів (роботи на місці)

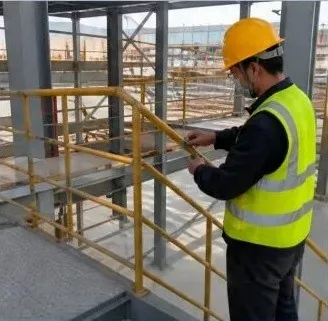

4. Встановлення поручнів (роботи на майданчику)

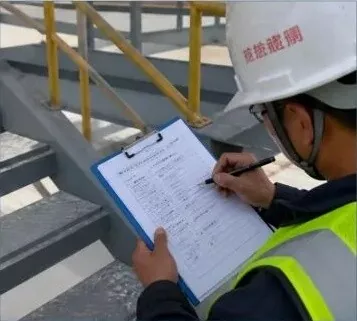

5. Перевірка якості встановлення (перевірка місця)

Інструкції:

Перед установкою сталевих сходів і поручнів ще раз перевірте розміри, висоту та осьові лінії компонентів;
Використовуючи болтові з’єднання, перевірте розмір болта, кількість і момент затягування, щоб забезпечити міцне з’єднання;
Встановлені поручні мають бути міцними та прямими, з повними та гладкими зварними швами, які відповідають вимогам конструкції та коду;
Проведіть перевірку якості після встановлення та заповніть протокол перевірки, щоб забезпечити якість проекту.

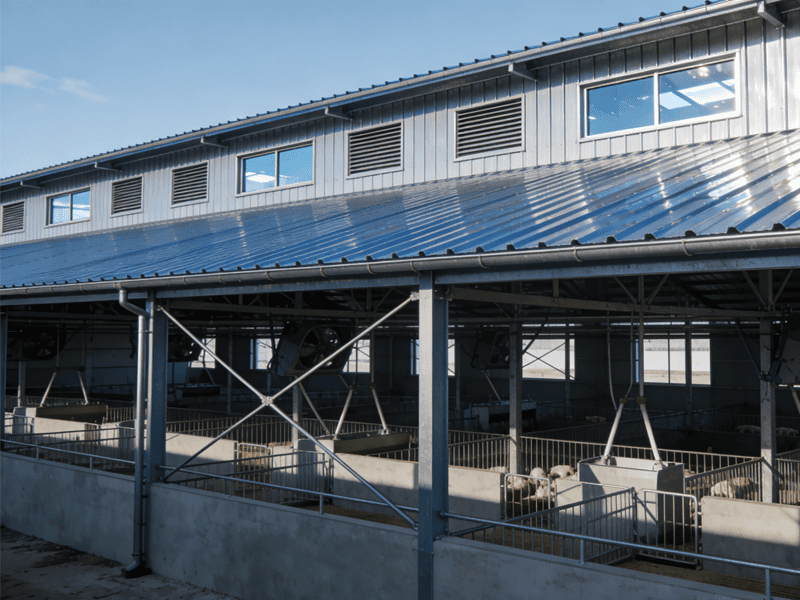

Сталева конструкціяесшироко використовуються на сучасному будівельному ринку для будівництва каркасів будівель, і вони стануть основним вибором для первинних будівельних конструкцій у майбутньому. Сталеві конструкції мають багато підкатегорій, типів структур і типів компонентів. За конструктивною системою їх поділяють на чотири основні типи: портальні рами, просторові сітки, ферми та рамні конструкції.
