Які є способи змусити повітря циркулювати? Як вибрати вентиляційні системи для металоконструкцій

всталеконструкційні цехові будівлі, вибір систем вентиляції має велике значення. Велика кількість відпрацьованого тепла, водяної пари та шкідливих газів утворюється під час роботи обладнання всередині цехів, що погіршує робоче середовище, безпеку працівників та ефективність виробництва. У цьому випуску ми познайомимося з тим, як забезпечити ефективну циркуляцію повітря та як вибрати правильну систему вентиляції.

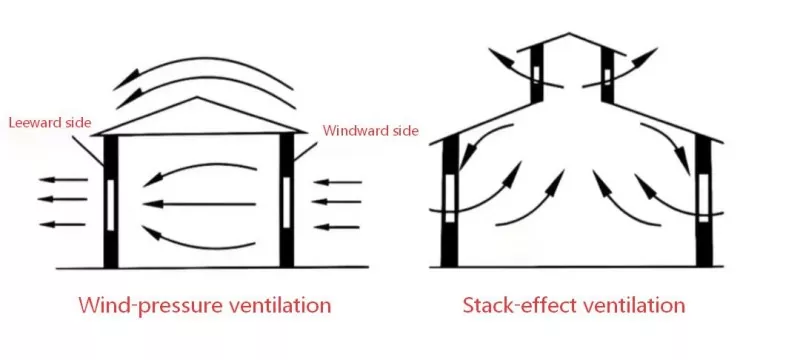

Для цехів зі сталевими конструкціями вентиляційні рішення поділяються на дві категорії: природна вентиляція та механічна вентиляція. Природна вентиляція втягує свіже повітря через повітрозабірники на низькому рівні за допомогою ефекту стека або забезпечує горизонтальний потік повітря за допомогою ефекту тиску вітру. Він не потребує електроенергії і має широке застосування. Його основні форми включають вентиляційний моніторний дах (вентиляційне мансардне вікно), сферичні вентилятори (вітрові дахові вентилятори) і бічні вентиляційні вікна.

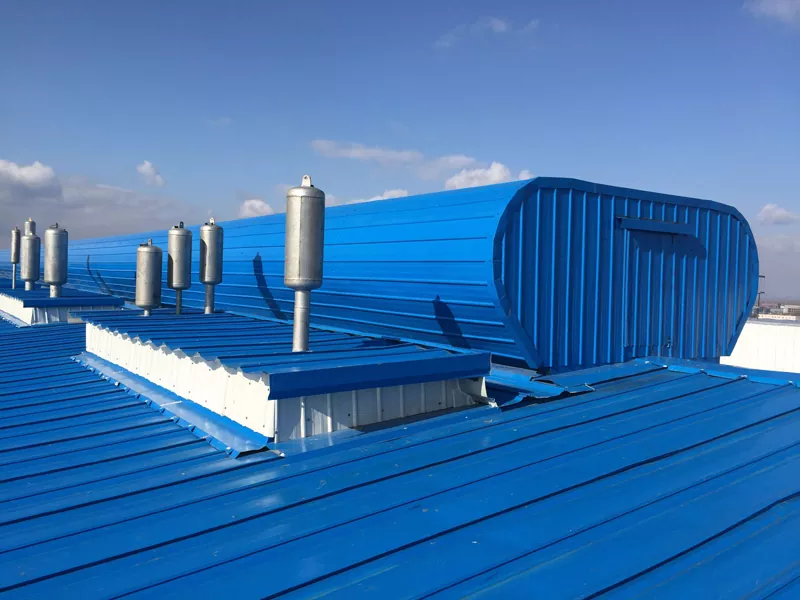

Вентиляційні моніторні дахи (вентиляційні мансардні вікна)

Вентиляційні моніторні дахи (вентиляційні мансардні вікна) є найбільш часто використовуваним даховим вентиляційним обладнанням для великих цехів металоконструкцій. Вони в основному складаються зі сталевих каркасів, профільованих кольорових сталевих листів / FRP панелей для денного освітлення та встановлюються на хребтах або схилах даху. Реалізуючи повітрообмін за допомогою ефекту стека та ефекту тиску вітру, вони мають просту конструкцію, відсутність споживання електроенергії, доступну функцію денного освітлення та тривалий термін служби. Водночас вентиляційні моніторні покрівлі в основному поділяються на обтічні (вигнуті) і тонкі. Перший підходить для великопролітних цехів з високою температурою та високою вологістю, тоді як другий підходить для сценаріїв з обмеженнями по висоті будівлі або низькою несучою здатністю даху. Вентиляційні мансардні вікна також можна класифікувати на відкриті та робочо-закриваються. Відкритий тип має безперешкодний прохід і великий об’єм вентиляції, але погано захищений від дощу. Закриваючий тип оснащений електричними заслінками для регулювання потужності вентиляції, підходить для теплоізоляційних зон у холодних регіонах взимку.

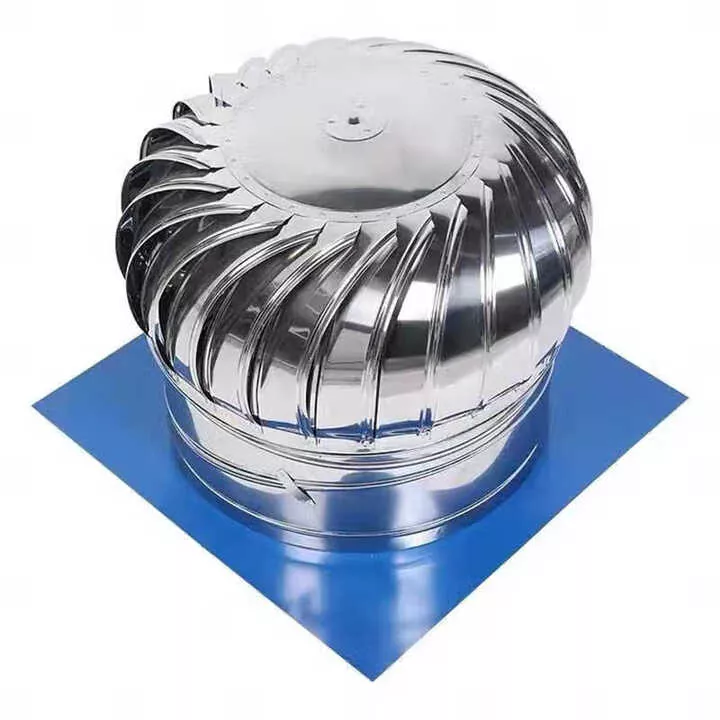

Сферичний вентилятор (вітровий вентилятор на даху)

Сферичні вентилятори (вітрові дахові вентилятори) є поширеними малогабаритними даховими вентиляційними пристроями. Вони в основному складаються з головок турбін з нержавіючої сталі, секцій труб з регульованим кутом нахилу та водонепроникних опорних плит з обмеженою ефективністю вентиляції.

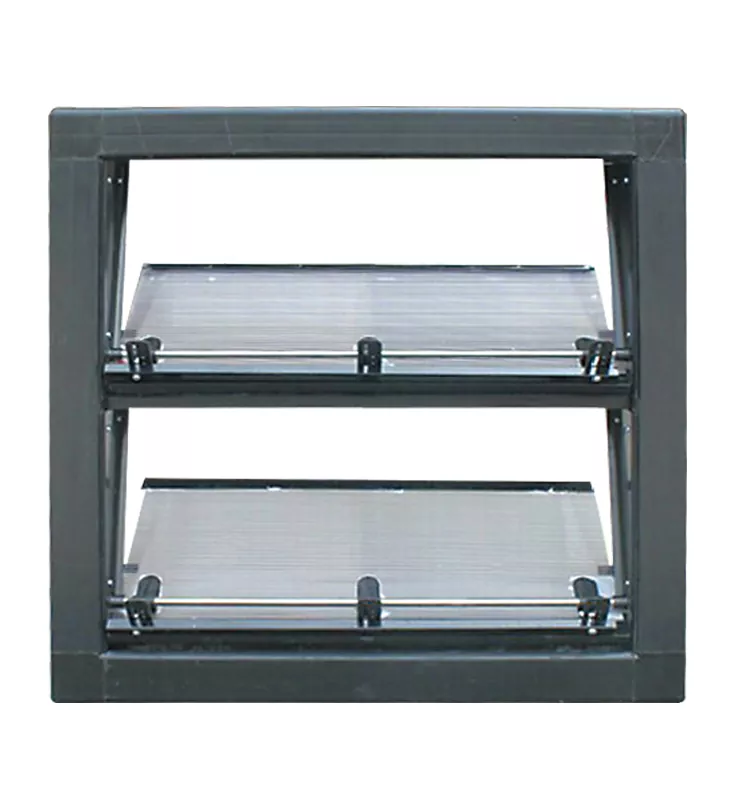

Бічне вентиляційне вікно

Бічні вентиляційні вікна являють собою вентиляційні отвори, встановлені на сталевих колонах. Для захисту від дощу та водовідведення над вікнами встановлюються консольні балки та огорожі. Вони відрізняються такими основними перевагами, як висока гнучкість, доступна функція денного освітлення та великий повітрообмін. Конструкція висоти повітрозабірників має вирішальне значення, тому для різних сезонів необхідно враховувати різну висоту.

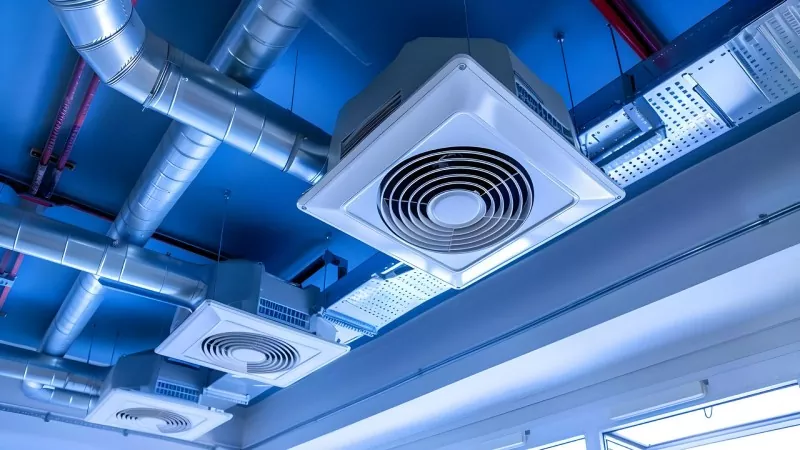

Механічна вентиляція – це примусовий повітрообмін, що здійснюється за допомогою механічного обладнання, яке може бути встановлено в будь-якому місці для активного виведення та припливу повітря. Механічне вентиляційне обладнання зазвичай використовується, коли природної вентиляції недостатньо, в основному включаючи випарні повітроохолоджувачі, промислові стельові вентилятори великого діаметру, вентилятори негативного тиску, відцентрові вентилятори та вентилятори з осьовим потоком.

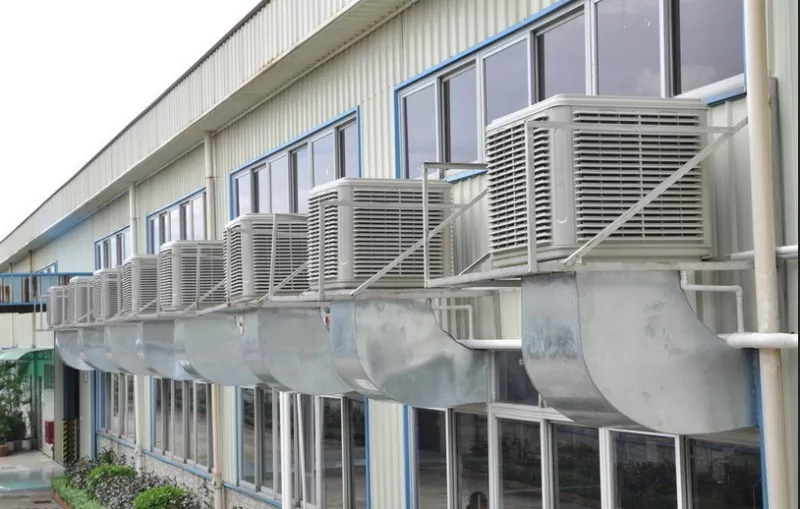

Випарний охолоджувач повітря

Випарні повітроохолоджувачі здійснюють охолодження, використовуючи принцип теплопоглинання випаровування води, і підходять для загального охолодження великих цехів.

Промисловий стельовий вентилятор великого діаметра

Промислові стельові вентилятори великого діаметру змішують гаряче та холодне повітря між верхнім і нижнім шарами за допомогою величезних лопатей вентилятора, зменшуючи різницю температур, щоб вирішити проблему температурного розшарування всередині цехів із сталевими конструкціями.

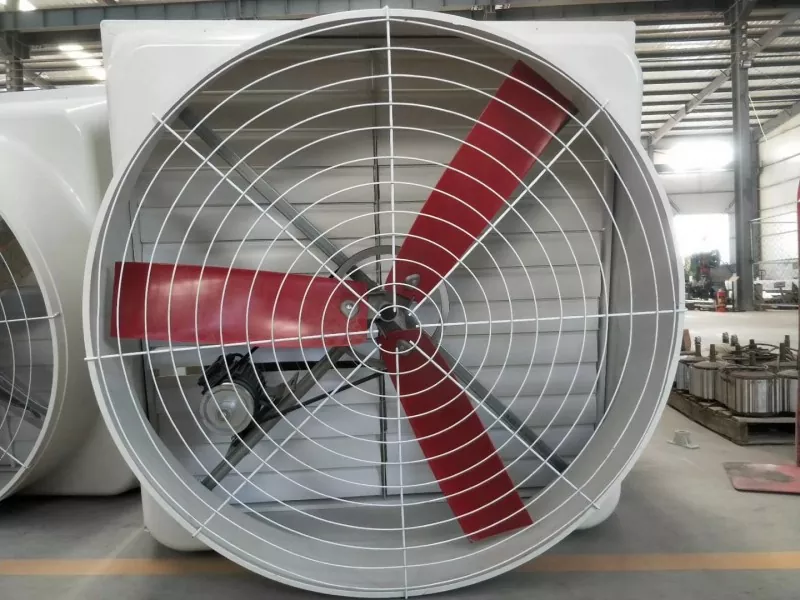

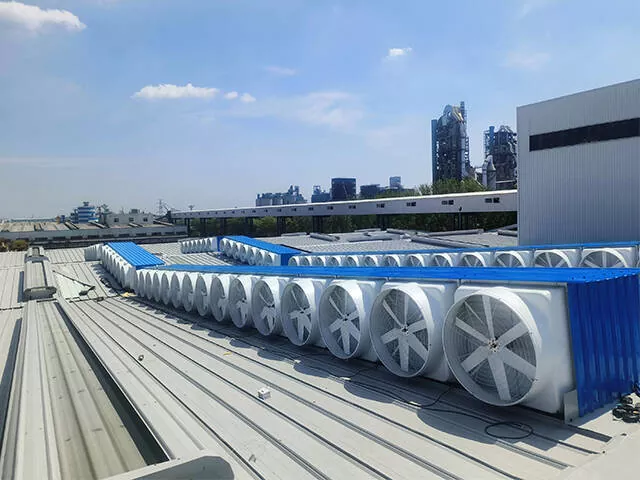

Вентилятор негативного тиску

Вентилятори негативного тиску - це пристрої, встановлені з одного боку цехів. Вони змушують відпрацьоване повітря створювати зону негативного тиску в приміщенні, що забезпечує природний приплив зовнішнього повітря. Їх основні переваги включають ретельний повітрообмін, низькі початкові інвестиції та низьке споживання електроенергії.

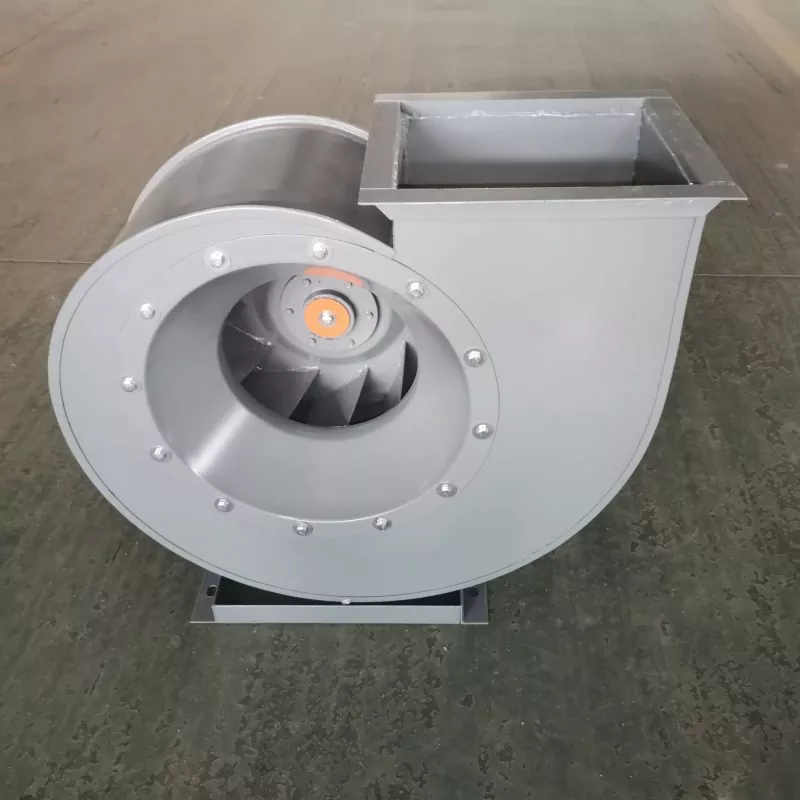

Відцентровий вентилятор

Відцентрові вентилятори виконують роботу над газом за допомогою високошвидкісних обертових робочих коліс і значно підвищують тиск газу за рахунок відцентрової сили для повітрообміну. Вони підходять для систем вентиляції, які доставляють газ на великі відстані до визначених місць.

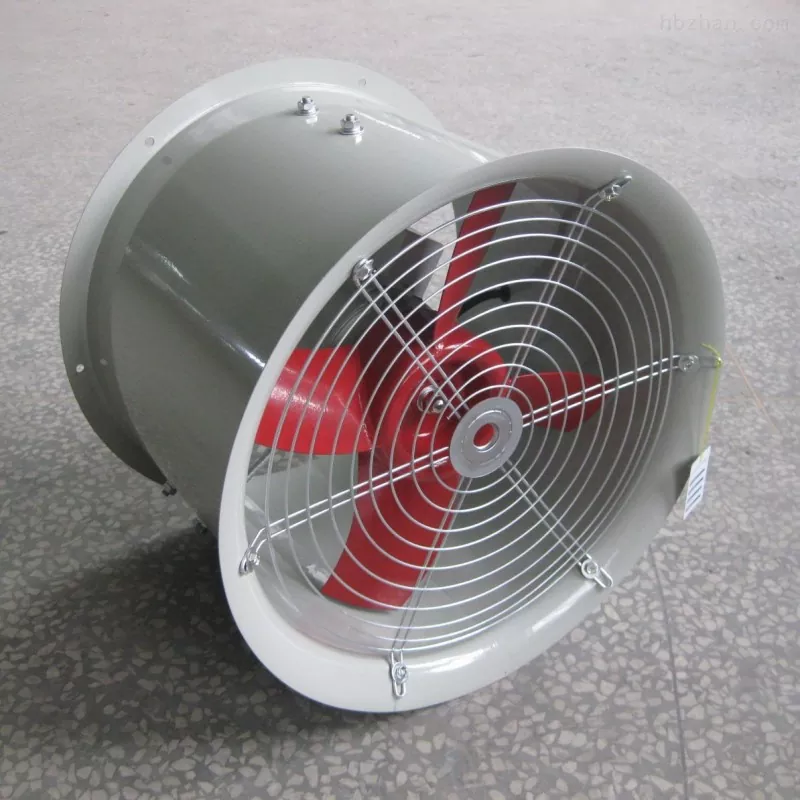

Осьовий вентилятор

Вентилятори з осьовим потоком — це механічне обладнання, в якому газ входить і виходить вздовж осьового напрямку. Вони мають такі основні переваги, як великий об’єм повітря, низький тиск, проста конструкція та гнучке встановлення.

Вибір вентиляційних систем для металоконструкційних цехів не фіксований. У практичних проектах зазвичай приймається комбіноване рішення природної вентиляції як основного заходу, доповненого механічною вентиляцією, що може задовольнити вимоги вентиляції, одночасно ефективно контролюючи експлуатаційне споживання енергії.
