Збірка сталевих конструкцій на місці + Робочий процес інтегрального підйому + ключові зауваження

вступ:вконструкція сталевої конструкції, «наземна збірка + інтегрований підйом важким краном» (збірка конструкції повністю на землі та підйом її в положення як єдине ціле за допомогою важких кранів) є одним із найбільш економічно ефективних, безпечних і контрольованих методів будівництва, доступних сьогодні.

У порівнянні з «висотним вільним монтажем» (складання компонентів по частинах високо в повітрі) цей метод значно зменшує небезпечну роботу на висоті, знижує рівень зварювальних дефектів і ефективно контролює деформацію конструкції. Однак для цього потрібна сувора підготовка майданчика, високоточна установка монтажного пристосування, ретельні інженерні розрахунки підйому та бездоганна сигналізація та командування на місці.

Нижче наведено вичерпний і стандартизований технічний посібник длясталева конструкція на місцізбірка та інтегрований підйом — структуровані з чіткими робочими процесами та практичними, зрозумілими технічними вимогами для легкого ознайомлення.

I. Основний огляд методу побудови

Логіка робочого процесу будівництва: заводське виготовлення сталевих компонентів у секціях → Збірка на місці на кріпленнях → Корекція зварювання, перевірка зварних швів (NDT) і підфарбовування → Цілісний інтегральний підйом на місце → Кріплення та структурне вирівнювання.

Ключові переваги

•  Постійна наземна робота: основні операції виконуються на землі, що суттєво знижує ризики падіння та небезпеки на великій висоті.

•  Контрольована якість: збірка, зварювання та вирівнювання відбуваються в стабільному, доступному середовищі на землі, що забезпечує виняткову точність і якість виготовлення.

•  Висока ефективність будівництва: зварювання на великій висоті та болтове кріплення зведено до мінімуму, що значно прискорює процес будівництва.

Обмеження

•  Потрібна велика площа для складання: потрібна простора, рівна та добре утрамбована ділянка для складання на місці.

•  Важке обладнання та суворі перевірки: потрібні високотоннажні підйомні крани та суворі інженерні розрахунки щодо умов підйому та несучої здатності ґрунту.

Застосовні сценарії

Будівництво металоконструкцій на відкритому майданчику, такі як сталеві ферми великого прольоту, сталеві модулі даху, сталеві рами з кількома прольотами та підкранові балки для важких умов.

II. Повний стандартизований робочий процес будівництва

Стандартний процес: Підготовка до будівництва → Вирівнювання та ущільнення майданчика → Налаштування та приймання монтажного пристосування → Прийом та повторна перевірка компонентів → Збірка на землі → Зварювальні роботи → Випробування зварних швів (NDT) та підфарбовування антикорозійною фарбою → Підйомна проушина та налаштування такелажу → Випробування пробного підйому → Формальний інтегральний підйом → Точне налаштування позиціонування та Тимчасове кріплення → Повторна перевірка осей і висоти сітки → Постійне з'єднання та кріплення → Зняття такелажу → Прийняття проекту → Демонтаж монтажного пристосування

1. Підготовка до будівництва на ранній стадії (найважливіший етап)

Якщо попередня підготовка недостатня, під час складання та підйому можуть легко виникнути такі проблеми, як структурна деформація, перекидання або помилки розмірів. Зосередьтеся чітко на цих 4 основних завданнях:

• Спершу сплануйте: підготуйте спеціальну схему підйому. Для високоризикованих, надкритичних операцій експертиза та офіційне схвалення є обов’язковими. Виконайте детальні інженерні розрахунки для умов роботи крана, напруги елементів, несучої здатності ґрунту та точкових навантажень.

•  Перевірка матеріалів і документів: перевірте заводські сертифікати відповідності, звіти про випробування заводу (MTR), записи заводського неруйнівного контролю (NDT) і листи перевірки розмірів. Суворо запобігайте потраплянню будь-яких невідповідних компонентів на робочий майданчик.

•  Планування розташування майданчика: чітко визначте окремі зони для зберігання компонентів, монтажних робіт на землі та розташування ходу крана/виносних опор. Для фундаментів з м’яким ґрунтом викопайте та замініть твердою засипкою, утрамбуйте та вимощуйте/зміцніть землю заздалегідь.

•  Інструктаж з техніки безпеки для персоналу: зварювальники, оператори кранів, сигнальники та монтажники повинні мати дійсні кваліфікаційні сертифікати. Проведіть ретельний інструктаж з техніки безпеки та техніки безпеки для всіх працівників, роз’яснивши індивідуальні обов’язки та заборони щодо техніки безпеки.

2. Налаштування монтажного пристосування та приймання

Монтажне пристосування (основна опорна рама) необхідне для точності складання. Випадкова збірка або неякісні, саморобні каркаси категорично заборонені!

•  Використовуйте стандартну конструкційну сталь: виготовте зажимні пристосування, використовуючи сталеві профілі національного стандарту, щоб забезпечити відповідну жорсткість і стабільність, запобігаючи осіданню ґрунту, структурному прогину або трясці після навантаження.

•  Точне планування та позиціонування: точно прокладіть напрямні лінії; суворо контролюйте осі сітки, висоту та рівність. Для компонентів з великим прольотом вбудуйте попередній вигин (навмисна висхідна крива) відповідно до проектних специфікацій, щоб протидіяти майбутньому провисанню під дією експлуатаційних навантажень.

•  Спеціальна перевірка та підтвердження: після завершення налаштування джига необхідно провести спеціальну перевірку. Записуйте та архівуйте всі вимірювання розмірів, висоти та площинності. Джиг можна використовувати лише після офіційного підписання

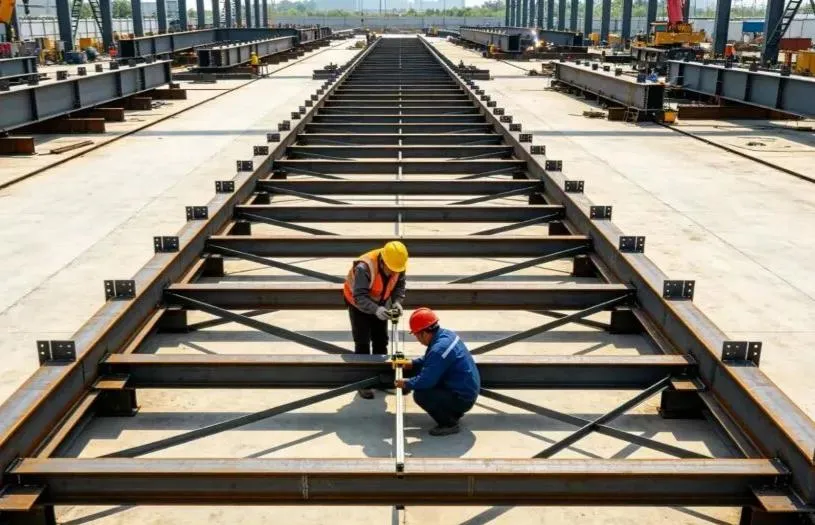

3. Доставка компонентів і монтаж на землі

Збірка на землі є ключовим процесом для контролю загальної якості конструкції. Важливий точний контроль:

•  Перевірка вхідних компонентів: перевіряйте кожен компонент після прибуття на зовнішній вигляд, транспортну деформацію, захисне покриття та вирівнювання болтових отворів. Вирівняйте та виправте будь-які незначні деформації перед складанням.

•  Позиціонування та регулювання пристосування: після встановлення компонентів на пристосування використовуйте гідравлічні домкрати та відтяжні троси для точного налаштування та чіткого контролю проміжку, осьових ліній, висоти, кореневої щілини (зазору підгонки з’єднання) та вертикального вирівнювання.

•  Зварювання прихватками сертифікованими зварниками: сертифіковані зварювальники повинні виконувати зварювання прихватками (тимчасове утримання зварювання). Довжина зварювального шва прихватки та розмір кутового катета повинні відповідати технічним стандартам, запобігаючи пористості, тріщинам та іншим дефектам зварювання.

•  Симетричне зварювання та зняття напруги: офіційне зварювання має суворо відповідати принципам «симетричного зварювання» та «зварювання з зворотним кроком» (зварювання короткими сегментами, що чергуються), щоб рівномірно знімати термічне напруження та мінімізувати викривлення. Для товстих сталевих пластин суворо застосовуйте контроль попереднього нагрівання та міжпрохідної температури.

•  Перевірка після складання: після завершення складання ретельно повторно виміряйте загальні розміри, значення вигину та поперечну прямолінійність, щоб гарантувати повну відповідність інженерним нормам і кресленням.

4. Перевірка зварних швів і підфарбовування антикорозійної фарби

•  Неруйнівний контроль (NDT): виконайте ультразвуковий контроль (UT) або радіографічний контроль (RT) відповідно до специфікацій конструкції. Будь-який зварний шов, який не відповідає вимогам, повинен бути повністю видалений, повторно зварений і повторно перевірений до 100% кваліфікації.

•  Очищення та повторне фарбування зварних швів: відшліфуйте зварні з’єднання, видаліть іржу, шлак і бризки та негайно нанесіть відповідну антикорозійну грунтовку та верхнє покриття, щоб забезпечити безперервну та непошкоджену систему захисного покриття.

•  Захист поверхні: захистіть високоміцні контактні поверхні болтів, отвори під болти та готові шари фарби від бризок зварювання, забруднення жиром/олією та механічних подряпин.

5. Вибір точок підйому та такелажу

Правило безпеки підйому сердечника: ніколи не змінюйте точки підйому без дозволу, ніколи не змішуйте невідповідне оснащення та ніколи не піддавайте компоненти неналежним силам.

•  Використовуйте спеціально розроблені підйомні проушини. Завжди використовуйте заздалегідь розроблені, виготовлені на заводі підйомні проушини. Несанкціоноване зварювання на місці або свердління отворів для тимчасових точок підйому суворо заборонено. Усі зварні шви підйомних наконечників повинні пройти 100% перевірку НК.

•  Розрахунок вантажопідйомності такелажу: вибирайте сталеві троси, скоби та підйомні стропи суворо на основі розрахункових навантажень, включаючи коефіцієнти міцності динамічного навантаження. Перевантаження суворо заборонено.

•  Кутові захисні пристрої: встановіть кутові захисні засоби (розм’якшувачі/захист країв) на всіх гострих кутах і краях сталевих елементів, щоб запобігти розрізанню або пошкодженню дротяних канатів.

•  Тимчасове підсилення: додайте тимчасові розпірки/елементи до структурно тонких або тонкостінних секцій (таких як довгі ферми), щоб запобігти скрученню, вигину або локальній деформації під час підйому.

6. Пробний тест на підйом (ніколи не можна пропускати)

Пробний підйомник є останнім захисним бар'єром від нещасних випадків підйому.

•  Підніміть і зависніть: плавно підніміть компонент на 200–300 мм від монтажного пристосування та утримуйте його в повітрі протягом 5–10 хвилин.

•  Комплексна перевірка: ретельно перевірте: умови навантаження в точках підйому, деформацію такелажу, загальну та місцеву деформацію елементів, стійкість крана, осідання ґрунту під виносними опорами, а також будь-які перешкоди або зачіпки на пристосуванні.

•  Негайне опускання в разі аномалії: якщо спостерігаються будь-які незвичайні шуми, структурні спотворення або надмірне осідання на землі, негайно опустіть компонент назад на тримач. Офіційний підйом може тривати лише після схвалення коригувальних дій.

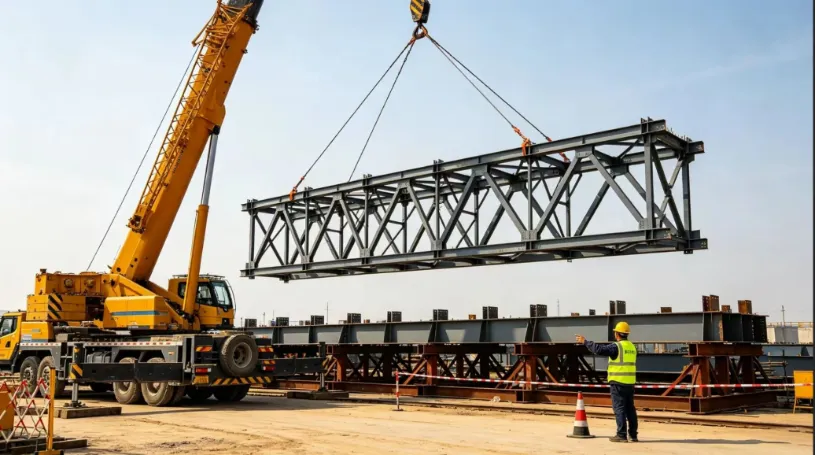

7. Підйом, розміщення та тимчасове кріплення повного складання

•  Уніфікована одноосібна сигналізація: операціями має керувати єдиний призначений командир сигналізації за допомогою стандартизованих сигналів руками та голосових команд. Суворо заборонені сигнали кількох осіб і хаотичні дії.

•  Плавні рухи крана: підіймання, поворот (розгойдування) і переміщення стріли (зняття стріли) мають бути плавними та повільними. Уникайте різких зупинок, різких поворотів або ударних навантажень. Наземний екіпаж повинен використовувати стропи (направляючі троси), щоб стабілізувати орієнтацію компонента та запобігти зіткненню з існуючими конструкціями.

•  Позиціонування та миттєва тимчасова опора: після посадки на постійні опори точно налаштуйте осі сітки, висоту та вертикальний кут. Негайно встановіть тимчасові опорні стійки та затягніть троси.

•  Червона лінія безпеки: Ніколи не відпускайте гак крана, докисталева конструкціяутворює стабільну, самонесучу структурну систему.

8. Незнімне з'єднання та оздоблювальні роботи

•  Спочатку високоміцне болтове кріплення: віддавайте перевагу високоміцному болтовому кріпленню. Суворо дотримуйтесь двоетапної послідовності затягування: «Початкове затягування → Кінцеве затягування моментом». Чітко позначте кожен болт після остаточного затягування, щоб запобігти пропущеним, ослабленим або затягнутим болтам.

•  Зварювання на місці зварювання: виконуйте стикові та зварювальні зварювання на місці багатопрохідними шарами та проводите неруйнівний контроль (NDT) одразу після завершення.

•  Повторне загальне структурне вимірювання: повторно виміряйте всі габаритні розміри, значення висоти та прогину. Після сертифікації відповідності безпечно демонтуйте підйомні механізми, тимчасові опори та монтажне пристосування.

•  Ремонт покриття та передача: відремонтуйте всі пошкоджені антикорозійні та протипожежні покриття на уражених ділянках, щоб завершити встановлення.

III. Важливі запобіжні заходи на місці (ключові підводні камені, яких слід уникати)

1. Точки контролю якості складання

•  Міцна основа кріплення: земля під кріпленням має бути твердою, ущільненою та рівною. Монтажні роботи категорично заборонені на м’якому ґрунті або заболоченій землі в дощову погоду, щоб уникнути нерівномірного осідання.

•  Строгий контроль перед розвалом: точно встановіть попередній розвал (навмисна крива вгору) для елементів з великим прольотом відповідно до проектних значень. Ще раз перевірте вимірювання до та після складання, щоб запобігти провисанню вниз після зведення.

•  Обмеження щодо зварювання за суворої погоди: негайно припиніть зварювання на відкритому повітрі під час сильного вітру, дощу, снігу або морозу. Переконайтеся, що вологі сталеві поверхні ретельно висушені нагрівальними факелами перед поновленням зварювання.

•  Захистіть високоміцні поверхні тертя болтів: суворо захищайте тертьові поверхні болтів. Категорично забороняється шліфування, забруднення маслом або опіки зварювальних бризок, гарантуючи, що коефіцієнт ковзання відповідає технічним стандартам.

2. Обов’язкові червоні лінії безпеки підйому

•  Погодні заборони: підйом суворо заборонений під час сильного вітру силою 6 і вище (швидкість вітру ≥ 10,8 м/с), щільного туману, сильного дощу або коли нічне освітлення недостатнє.

•  Підтримка виносних опор крана: виносні опори крана повинні повністю підтримуватися товстими сталевими пластинами для розподілу навантаження на твердій перевіреній землі, щоб запобігти перекиданню крана або пробиванню аутригерів.

• Жорстка безпечна відчужена зона: встановіть жорсткий бар’єр і вільну відчужену зону в радіусі роботи крана. Неуповноваженому персоналу суворо заборонено вхід, прохід або перебування в зоні.

•  Перевірка такелажу перед зміною: перед кожною робочою зміною перевіряйте все підйомне обладнання, такелажне обладнання та троси. Негайно замініть, якщо зламані дроти, надмірний знос або перегини/деформації перевищують допустимі межі.

3. Загальні ризики та запобіжні заходи

•  Надмірна деформація компонентів: попередньо встановіть розрахунковий вигин, додайте тимчасові підсилювальні стійки, дотримуйтеся симетричної послідовності зварювання та виконайте повну перевірку навантаження підйому.

•  Помилка відриву підйомної проушини: виконайте спеціалізований структурний проект для підйомних проушин, забезпечте зварювання з повним проплавленням із 100% перевіркою НК і суворо забороніть несанкціоновані точки підйому.

•  Осідання ґрунту або перекидання крана: заздалегідь перевірте та зміцніть ґрунт, покладіть важкі сталеві пластини під виносні опори та контролюйте осідання ґрунту під час пробного підйому.

•  Структурна нестабільність після розміщення: негайно встановіть троси та тимчасові опорні стійки, суворо дотримуючись принципу: «Ніколи не відпускайте гак крана, поки конструкція не буде закріплена».

•  Нестандартне високоміцне болтове з’єднання: суворо захищайте тертя контактних поверхонь, застосовуйте стандартизовані процедури затягування з крутним моментом, перевіряйте та позначайте кольором кожен окремий болт після завершення.

IV. Резюме

Основна логіка управліннямонтаж металоконструкцій на місціІнтегрований підйом можна підсумувати як: точне кріплення на землі, жорстке керування джигом, точний розрахунок підйому, плавне та стабільне підйом, і ніколи не відпускати гак перед закріпленням.

Суворо керуючи чотирма критичними стовпами — якістю заготовки, зварювальною деформацією, умовами підйому навантаження та тимчасовою структурною стабільністю — можна запобігти найбільш поширеним дефектам конструкції та нещасним випадкам, забезпечуючи безпечне, надійне та ефективне рішення для проектування сталевих конструкцій з великим прольотом.
