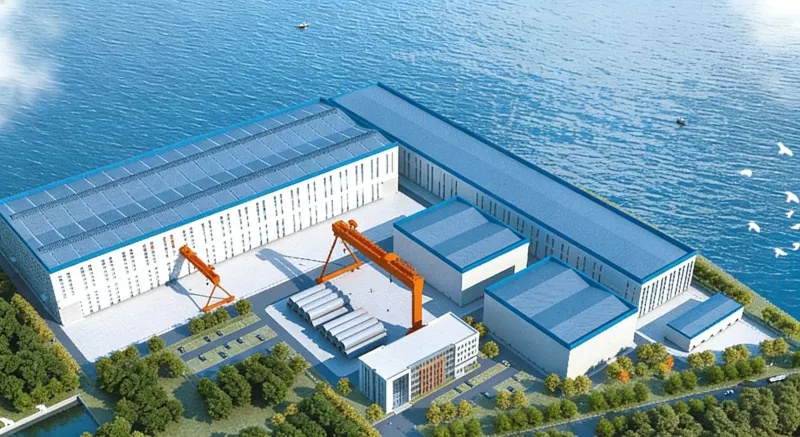

Сталева конструкція офшорної вітроелектростанції

Будівлі офшорних вітряних електростанцій зі сталевими конструкціями відносяться до заводів важкої промисловості, спеціально розроблених для виробництва офшорного вітроенергетичного обладнання. Їх основна конструкція виготовлена ​​зі сталі, і вони зазвичай розташовані в прибережних портах або доках для задоволення потреб у виробництві, складанні та транспортуванні надзвичайно великих і важких компонентів.

Наша китайська фабрика надала рішення для сталевих конструкцій для багатьох морських вітроенергетичних проектів і є одним із постачальників високоякісних сталевих конструкцій у Китаї.

Структурна форма

● Важка сталева фермена конструкція: це найпоширеніша форма конструкції.

● Важка портальна рама: підходить для загального виробництва або складальних цехів.

● lСталеві ферми та сітчасті каркасні конструкції: використовуються для заводів із надзвичайно великим прольотом або спеціалізованих функціональних фабрик.

Конструкція стійкості до корозії та вітру

● Система захисту від корозії: оскільки ці промислові будівлі побудовані поблизу океану, навколишнє середовище є відносно вологим, а погодні умови є більш екстремальними. Поверхнева обробка сталі передбачає нанесення важкого антикорозійного покриття.

● Стійкість до вітру: сама будівля має бути спроектована відповідно до стандартів вітрового навантаження 50 або 100 років один раз на століття в прибережних районах, щоб забезпечити безпеку конструкції в екстремальних погодних умовах.

Конструктивні складові виробу

Основна структура

● Зазвичай застосовуються ґратчасті сталеві колони. Для сталевих конструкцій офшорної вітряної електростанції з великою висотою та важким тоннажем крана ґратчасті сталеві колони мають більшу міцність на вигин і можуть витримувати вагу колонного крана.

Система кран-балки

● Для підкранових балок зазвичай використовуються високоміцні зварні суцільні двотаврові балки, межа плинності яких часто досягає 355 Па або 390 Па.

Система підтримки

● Міжколонні опори можуть бути виготовлені з Н-подібної сталі, кутової сталі та круглих труб, як правило, Х-подібної форми.

● Горизонтальні опори будуть розташовані на даху для передачі горизонтальної сили даху.

● Система зазвичай розташовується у верхній частині колон, щоб захистити стабільність сил між сталевими каркасами.

Конструкція корпусу

● Прогони зазвичай використовують Н-подібну або С-подібну сталь, зварену високою частотою.

● Стінові балки здебільшого виготовлені зі сталі Н-подібної форми або великої С-подібної сталі та з’єднані ковзанням, щоб адаптуватися до бічної деформації основної конструкції під впливом вітрового навантаження чи температури.

Параметр (специфікація)

Корпус продукту

Офшорний вітроенергетичний проект великої мегаватної потужності Lishan, у якому спільно брала участь EIHE Steel Structure, є найбільшим окремим морським вітроенергетичним проектом із паритетом цін у Китаї та найбільшим кластером морської вітрової енергетики на півночі Китаю. Він розташований у південній частині моря міста Лішань міста Вейхай провінції Шаньдун. Весь проект розділений на дві незалежні ділянки, U1 і U2, загальною встановленою потужністю 150 мегават (1,5 ГВт).
